一、概述（LYBDS8000B電力行業使用設備“變壓器鐵芯材質分析儀"有著過硬的產品質量）

變壓器材質分析儀（觸摸屏版）是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并全面升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬，測試精度更高。

本儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次全部充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。

本儀器為多功能測量儀器，相當于往常四種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀+變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。

本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。全部可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

功能特點

采用ARM+FPGA+ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。

7寸彩色高亮液晶，觸摸屏，Win8風格界面，中文輸入，全中文菜單。

具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。

內置大容量存儲器，USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。

具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。

在各測試界面下均可以觀察實時電壓通道、電流通道的情況。

可以提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。

通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并可以繪制向量圖，以便于判斷現場接線情況。

標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。

可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷

結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據

所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高

變壓器特性測量中，電壓大量程可達750V，電流大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器

變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍

根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。

直阻測試提供6檔輸出電流選擇，可以輸出10A電流。

參數設置更加完善，可以設置變壓器的測試繞阻、分接位置、測試相別、試品溫度、折算溫度值等。

具有音響放電報警，減少誤操作。

二、變壓器試驗術語與定義（LYBDS8000B電力行業使用設備“變壓器鐵芯材質分析儀"有著過硬的產品質量）

本儀器所遵循的國家相關標準有：

《GB 1094.1-2013 電力變壓器 第1部分：總則》

《GB 1094.5-2008 電力變壓器 第5部分：承受短路的能力》

《GB/T6451-2008 三相油浸式電力變壓器技術參數和要求》

《JBT 10318-2002 油浸式非晶合金鐵心配電變壓器 技術參數和要求》

《GB/T 10228-2008  干式電力變壓器技術參數和要求》

《GBT 22072-2008 干式非晶合金鐵心配電變壓器技術參數和要求》

《JB/T 3837-2010變壓器類產品型號編制方法》

由于變壓器材質測試、容量測試以及特性試驗等都是比較專業的試驗，在試驗測試中，相關設置內容和測試結果項目比較多。而且由于歷史原因，同一測試內容各地叫法不一，為了您能更方便對變壓器容量測試和特性測試有一個全面的了解，特將一些會用到的變壓器試驗術語和定義列在下面。

1、分接

    在帶分接繞組的變壓器中，該繞組的每一個分接連接均表示該分接的繞組有一個確定的有效匝數，也表示該分接繞組與任何其他繞組不變的繞組間有一確定的匝數比。

2、主分接

    與額定參數相對應的分接。特殊說明，空負載損耗以及空載電流等參數均表示的時被測變壓器處于主分接時的數據(但另指定其他分接時除外)。

3、有載分接開關

    適合于在變壓器勵磁或負載下進行操作的用來改變變壓器繞組分接連接位置的一種裝置。

4、無勵磁分接開關

    適合于只在變壓器無勵磁(與系統隔離)時進行操作的用來改變變壓器繞組分接連接位置的一種裝置

5、空載損耗(俗稱：鐵損、鐵芯損耗)

    當額定頻率下的額定電壓（分接電壓）施加到一個繞組的端子上，其他繞組開路時吸取的有功功率。

6、空載電流

   當額定頻率下的額定電壓(分接電壓)施加到一個繞組的端子上，其他繞組開路時流經該繞組線路端子的電流方均根值。

   注1：對于三相變壓器，是流經三相端子電流的算數平均值。

   注2：通常用占該繞組額定電流的百分數來表示。對于多繞組變壓器，是以具有額定容量的那個繞組為基準的。

7、負載損耗(又稱：短路損耗；俗稱：銅損)

    在一對繞組中，當額定電流流經一個繞組的線路端子，且另一繞組短路時在額定頻率及參考溫度下所吸取的有功功率。此時，其他繞組(如果有)應開路。

    注1：對于雙繞組變壓器，只有一對繞組組合和一個負載損耗值。

對于多繞組變壓器，具有與多對繞組組合相對應的多個負載損耗值。整臺變壓器的總負載損耗值與某一指定的繞組負載組合相對應。

注2：當繞組組合中兩個繞組的額定容量不同時，其負載損耗以額定容量小的那個繞組中的額定電流為基準，而且應指出參考容量。

8、總損耗

    空載損耗與負載損耗之和。

9、短路阻抗(也稱：阻抗電壓)

    通常情況下，短路阻抗為一對繞組的短路阻抗

    在額定頻率及參考溫度下，一對繞組中某一繞組端子之間的等效串聯阻抗Z=R+jX(Ω)。確定此值時，另一繞組的端子短路，而其他繞組(如果有)開路。對于三相變壓器，表示為每相的阻抗(等值星形聯結)。

注1：對于帶分接繞組的變壓器，短路阻抗是指指定分接的。如無另行規定，則是指主分接的。

注2：此參數可用無量綱的相對值來表示，即表示為該對繞組中同一繞組的參考阻抗Zref的分數值z。用百分數表示：

式中：

公式對三相和單相變壓器都適用。

U——Z和Zref所屬繞組的電壓（額定電壓或分接電壓）；

Sr——額定容量基準值。

此相對值也等于短路試驗中為產生相應額定電流（或分接電流）時所施加的電壓與額定電壓（或分接電壓）之比。此電壓稱為該對繞組的短路電壓。通常用百分數表示。

三、技術參數（LYBDS8000B電力行業使用設備“變壓器鐵芯材質分析儀"有著過硬的產品質量）

1、內置電源輸出范圍

   電壓：0～10V

   電流：0～10A

2、特性通道測試量程及精度

   電壓量程：AC 750V。精度，±0.2%（F.S）±1個字

   電流量程：AC100A。精度，±0.2%（F.S）±1個字

直阻測試量程

0.001Ω-0.1Ω        （10A）

0.03Ω-1Ω           （5A）

0.06Ω-5Ω           （1A）

0.1Ω-50Ω           （200mA）

0.3Ω-200Ω          （40mA）

100Ω-100kΩ         （<5mA)

直阻測試準確度

0.2%±2μΩ

分辨率

   0.1μΩ

功率及其他指標測量精度

   功率：   ±0.5%（F.S）（CosΦ>0.1）,

±1.0%（F.S）（0.02<CosΦ<0.1）

   空（負）載損耗測量：±2%（0.1≤CosΦ≤1）

7、變壓器容量測試范圍

       6.3~125000KVA

8、工作溫度

  -20℃～+60℃

9、充電器電源要求

    市電 AC160V～265V

10、絕緣度

  ⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ

  ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘

11、體積

   40cm×30cm×19cm

12、重量

    5㎏

四、界面及功能介紹（LYBDS8000B電力行業使用設備“變壓器鐵芯材質分析儀"有著過硬的產品質量）

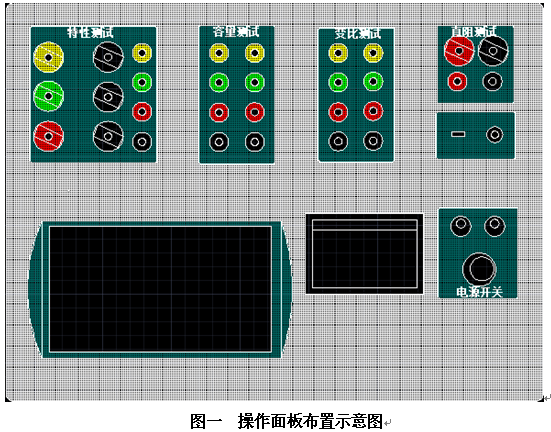

1、操作面板示意圖

本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。

2、主菜單

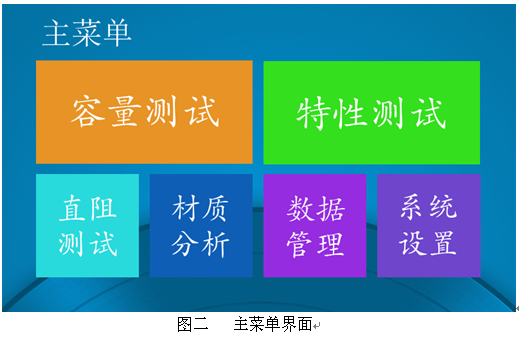

打開電源開關后，自動進入進入主菜單界面（圖二）。

主菜單中主要包括：“容量測試"、“特性測試"、“直阻測試"、“材質分析"、“數據管理"、“系統設置"等六項。用戶觸摸屏直接選定所需功能進入。
